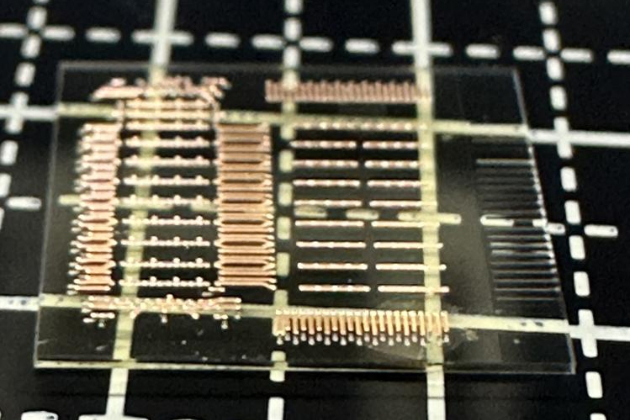

通過激光誘導、深矽刻蝕實現基于玻璃基的信号轉接，利"∞±用重布線層（RDL）和微凸點∑≤Ω工藝，實現110GHz以上布線帶寬，顯著提升了信 ÷号傳輸效率和密度；匹配主流八通道矽光調制 "芯片和電驅動芯片，實現8通" ₽(tōng)道标準化方案，同時§$♠兼容主流矽光芯片與電芯片的管腳定義，實現(xiàλεn)光電混合封裝的高度集成化；片₽€×上可集成激光直寫光( ↓® guāng)波導與interposer內開槽，實±≈≤現低損耗高密度的光路扇入扇>‍​出。
