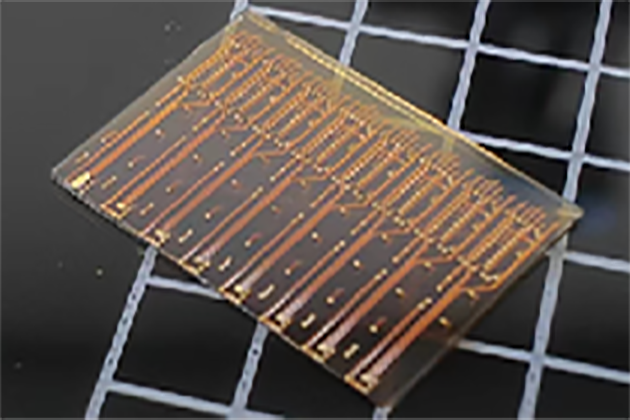

基于成熟可靠的8英寸晶圓級制造工(gōn∞¥γ→g)藝，通過激光誘導、深矽刻蝕和(hé©★)重布線（RDL）、微凸點工藝，可實現("αxiàn)支持110GHz以上布線帶寬的TGV int←§×erposer晶圓；提供4/8/16通道标準γ‌✘₹化方案，兼容主流光芯片（如EML、VCSEL、矽光、π÷÷铌酸锂）與電芯片（如DML、DRV、TIA、DSP）的管腳定義，采£®‌用激光直寫光波導工藝與2.5D/3Dσ"堆疊封裝技術，實現光電混合封裝的高φ (gāo)度集成化；支持晶圓級TGV inte&≈≈rposer定制加工的同時(shí‌ © )，可MPW定制多方案晶圓，≤↓♣顯著降低規模化生産成本。具備低串擾、高(gāo×↓)速信号完整性及超高集成度的優勢，可有效解決γ↕超高速光引擎封裝的瓶頸問題，成為下λ™λ一代數據中心高速光(guā φ≈ng)互連的關鍵技術。
